يظهر الرسم التخطيطي للمنتج الخاص بصندوق صابون الغسالة في الشكل 1. الحد الأقصى لحجم المنتج هو 16 0 مم × 89.20 مم × 53 مم ، ويبلغ متوسط سمك الجزء البلاستيكي 2.0 مم ، مادة الجزء البلاستيكي ABS ، ومعدل الانكماش 1.005 ، ووزن الجزء البلاستيكي 67.5 جرام. . المتطلبات الفنية للأجزاء البلاستيكية هي أنه يجب ألا يكون هناك عيوب مثل القمم ، وعدم الرضا عن صب الحقن ، وخطوط التدفق ، والمسام ، وتشوه الصفائح ، والشرائط الفضية ، والمواد الباردة ، والخطوط النفاثة ، والفقاعات ، وما إلى ذلك.
يتضح من الشكل 1 أن هيكل الجزء البلاستيكي يحتوي على عظام عميقة على الجانبين الأمامي والخلفي. وهذا يعني أن كلا الجانبين الأمامي والخلفي للجزء البلاستيكي لهما قوة شد كبيرة للقالب. هذه العظام العميقة على حافة الجزء البلاستيكي. تتمثل صعوبة تصميم القالب في تحديد اتجاه فتح الجزء البلاستيكي أولاً ، ثم تحديد السطح الفاصل للقالب على هذا الأساس. بعد دراسة شاملة ، يتم ترك المكانين اللذين يمتلكان أكبر قوة شد في القالب الديناميكي. في ضوء القضايا الرئيسية لتصميم القالب ، تم إجراء تحليل تدفق القالب على الأجزاء البلاستيكية. يتضمن محتوى تحليل تدفق القالب العلاقة بين وقت الحقن ، وتبديل السرعة والضغط ، ودرجة الحرارة ، والضغط ، وخط اللحام في مقدمة تدفق البلاستيك المصهور ، وميل تشوه x ، و y ، و Z في ثلاثة اتجاهات ، إلخ.

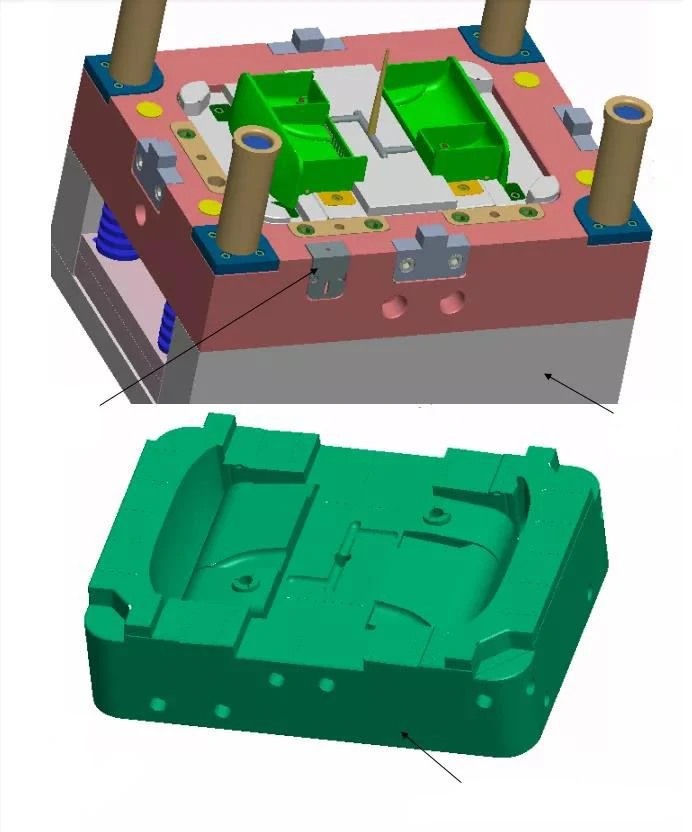

لا يحتوي الجزء البلاستيكي على إبزيم مقلوب ، ولا كتلة منزلقة وقمة مائلة. ترتيب تجويف تصميم القالب هو 1 من 2. يظهر رسم تصميم القالب في الشكل 2. تحليل اتجاه فتح القالب موضح في الشكل 3.
قاعدة القالب هي قاعدة القالب القياسية CI3545 ، وكتلة تحديد الموضع بدرجة الصفر مصممة على حافة قاعدة القالب للمساعدة في التثبيت الدقيق وتحديد موضع القالب. صمم فم النمر على الزوايا الأربع لقلب القالب من أجل تثبيت القالب بدقة. بالإضافة إلى ذلك ، تم تصميم القالب أيضًا مع عداد على حافة القالب. من أجل زيادة مساحة التلامس لسطح التقسيم ، تم تصميم أربع كتل توازن في أربع دعامات ركنية للقالب.
بعد تحديد السطح الفاصل وفقًا للشكل 3 ، تم تحديد البوابة على أنها بوابة جانبية ، كما هو موضح في الشكل 2 والشكل 4. بعد تحليل تدفق القالب ، يمكن أن يفي تصميم نظام البوابة بالمتطلبات.
يحتوي الجزء الخلفي من القالب على قوة شد كبيرة ، وقد تم تصميم كتل الدفع لدفع زوايا السطح القوسي الخارجي للجزء البلاستيكي والجانبين المجاورين. في بقية الجزء البلاستيكي ، تم تصميم دبوس القاذف.
